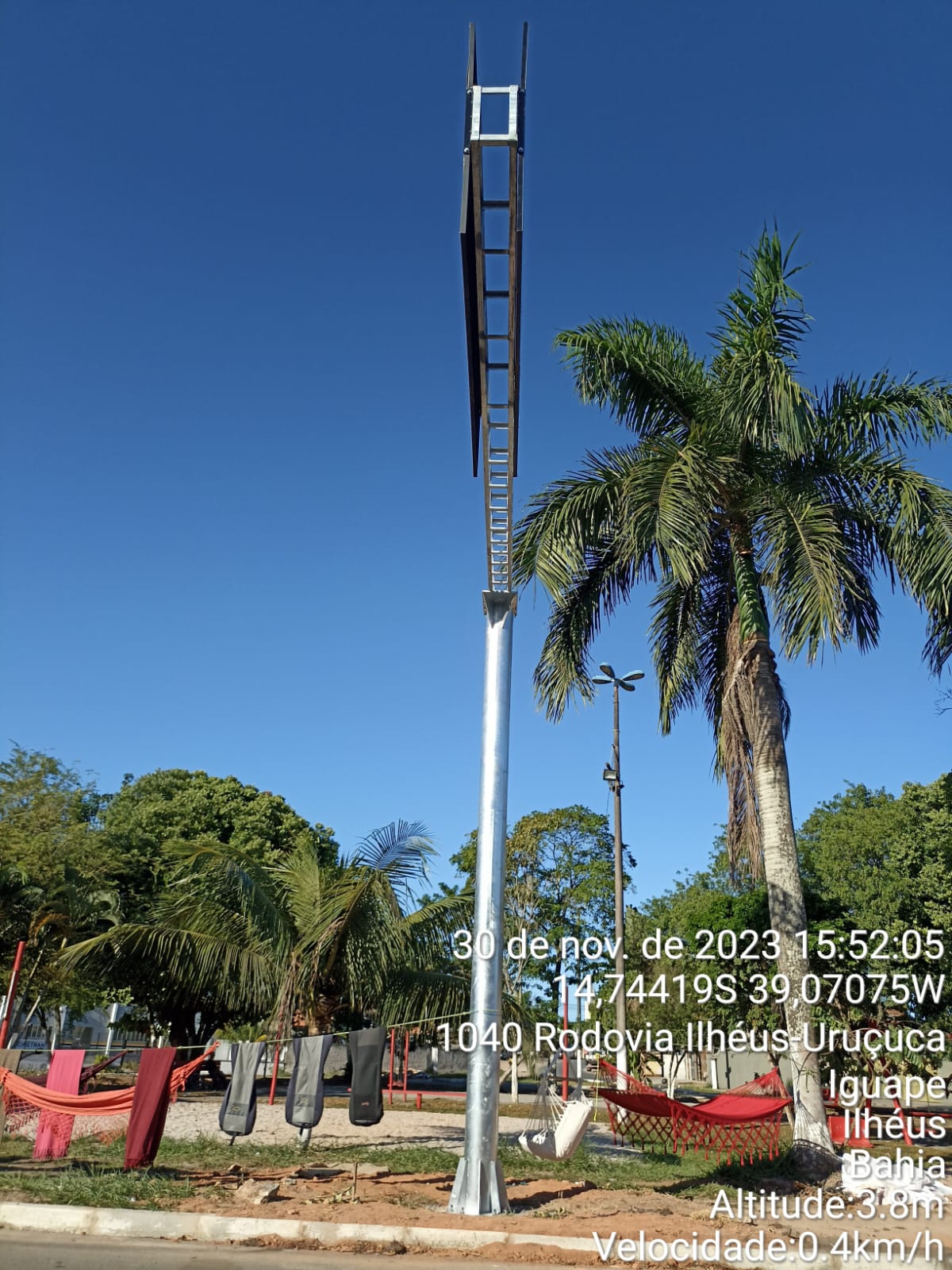

Semi-pórtico treliçado em aço galvanizado com vão livre de 7,5m para placas de até 4000x3000mm.
Semi-Pórtico treliçado é utilizado para fixação de placas ou painéis de sinalização de grande porte, o suporte é fabricado em aço galvanizado com altura e vão livre de 7,5m. Braço treliça montada com perfis tipo cantoneira, todo o dimensionamento dos esforços sofridos estão de acordo com a norma NBR-6.123. Coluna altura 7,5m. “Tubo” com bitola de 12”, espessura de parede 9,5mm. Acabamento deve ser galvanizado a fogo.
O semi-pórtico treliçado é ideal para fixação de placas e painéis de sinalização de grande porte em vias urbanas ou rodovias. Fabricado em aço carbono SAE-1020 com acabamento galvanizado a fogo, possui braço treliçado montado com perfis tipo cantoneira e coluna com 7,5 metros de altura em tubo de 12” e parede de 9,5mm.
O projeto segue os critérios estruturais da norma NBR 6.123, garantindo segurança e durabilidade frente às cargas de vento e ao peso das placas. A junção dos braços é feita por flanges reforçadas, e a base é fixada em bloco de concreto armado com chumbadores conforme NBR 8800.
Suporta placas com dimensões entre 3500x2000mm e 4000x3000mm, sendo uma solução robusta e confiável para sinalização aérea de grande visibilidade.
